V型卡箍

V型带圈卡箍用于密封法兰接头。典型的应用包括过滤器卡帽,涡轮增压系统,排放系统和需要法兰连接的工业应用。V型槽可以按照主机厂的规格制造并且接受定制。还可以选用运行在苛刻环境下的合金。

如何指定您的V型卡箍

v-band-chart

找到您的零件编号

公称直径 (英寸)V 内衬 AV 内衬 BV 内衬 C带圈 D带圈 EIDEAL-TRIDON 24000
3.210.0500.2620.1410.0350.75024000-0321
3.880.0500.4000.2810.0400.87524000-0388
4.250.0500.4000.2810.0400.87524000-0425
4.610.0500.1560.2810.0350.75024000-0461
4.750.0500.4000.2810.0400.87524000-0475
5.250.0500.2620.1410.0350.75024000-0525
5.880.0500.4000.2810.0400.87524000-0588

特殊V型带圈卡箍能满足特定的OE应用需要,例如Univee和Clam Shell. 关于我们如何为您特定的应用定制设计产品,请联系您的IDEAL-TRIDON 销售代表。

下载

Catalog_Cover2

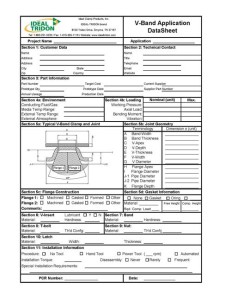

SMVbandTboltApplicationDataSheetREV_E
