无承口抱箍

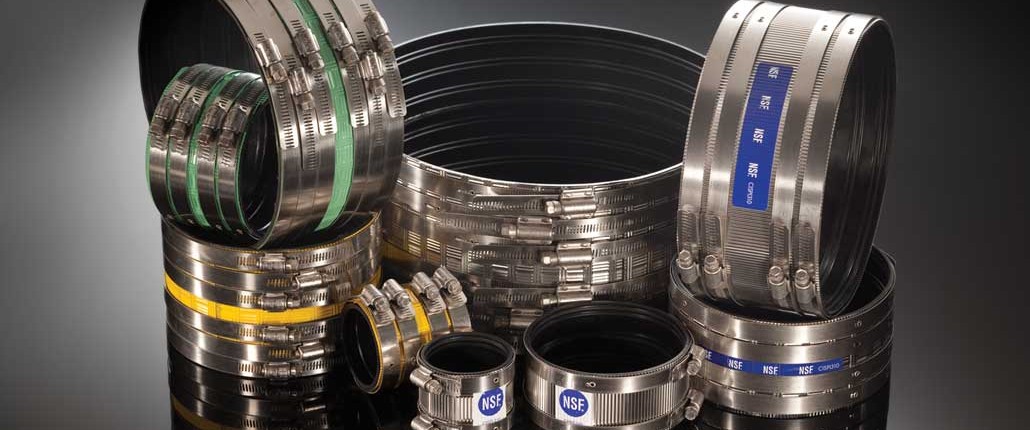

No-Hub 无承口卡箍

45多年以来，艾迪尔卡箍股份有限公司是No-Hub无承口卡箍行业内最知名的制造品牌。IDEAL-TRIDON 卡箍产品，经过了美国及加拿大各类管道标准机构的认可或认证。我们的工程师致力于产品的创新，研发出了专利型双向波纹抽带及12和15英寸的卡箍。我们的优势在于各类部件的设计，以此提供出色的加紧能力。选用IDEAL-TRIDON No-Hub无承口卡箍产品，可实现管道与配件间的可靠连接。

传统系列

传统系列是NSF认证的和被设计用来连接无承口铸铁管，取代低效的法兰和接头连接。1-1/2英寸到10英寸(不含转换接头)获得所有在列的美国和加拿大的管道机构以及NSF认证。安装力矩是60 英寸磅。

标准系列

设计用来连接无承口铸铁管，取代低效的法兰和接头连接。获得所有在列的美国和加拿大的管道机构以及NSF认证。安装力矩是60 英寸磅。

Heavy-Duty-Pow’r-Gear

IDEAL-TRIDON Heavy Duty Pow’r-Gear Couplings incorporate an innovative design that improves the installation process by providing a proper fit between the locator lug on the fitting and the pipe.

Heavy-Duty-MD强力系列

设计并提供的额外的抱紧力的强力无承口抱箍但没有额外增加成本。安装力矩80 英寸磅。5/16“六角头螺丝。

Heavy-Duty HD强力系列

安装力矩80 英寸磅。和极限安装力矩超过100 英寸磅。不锈钢材质和3/8”六角头螺丝头。

12″ and 15″ 喜扭矩

12“和15”直径的无承口卡箍的构造使用了我们的高扭矩Power-Gear®卡箍和专利双向抽带。设计的安装扭矩为120英寸磅。

No-Hub 无承口卡箍说明

	传统卡箍	标准卡箍	Heavy-Duty MD 强力MD系列卡箍	Heavy-Duty HD 强力MD系列卡箍	12和15英寸卡箍
1/2英寸钢带	1-1/2” thru 4”	1-1/2” thru 4”
9/16英寸钢带	5” thru 10”	5” thru 10”	X	X
5/8英寸钢带					X
5/16英寸螺丝头	X	X	X
3/8英寸螺丝头				X	X
包含卡箍的数量	2 (1-1/2” thru 4”) 4 (5” thru 10”)	2 (1-1/2” thru 4”) 4 (5” thru 10”)	4 (1-1/2” thru 4”) 6 (5” thru 10”)	4 (1-1/2” thru 4”) 6 (5” thru 10”)	6
卡箍宽度	1-1/2” thru 4” = 2-1/8” 5” & 6” = 3” 8” & 10” = 4”	1-1/2” thru 4” = 2-1/8” 5” & 6” = 3” 8” & 10” = 4”	1-1/2” thru 4” = 3” 5”, 6”, 8” & 10” = 4”	1-1/2” thru 4” = 3” 5”, 6”, 8” & 10” = 4”	5-1/2”
抽带颜色	无	无	黄色	绿色	无
双向抽带	单向	X	X	X	X
Beaded Gaskets 焊道垫圈	X	X	8” & 10”	8” & 10”	X
补偿棱纹垫圈			1-1/2” thru 6”	1-1/2” thru 6”
移动孔眼	X	X	X	X	X
连锁壳体设计	X	X	X
抽带材质	301 不锈钢	301 不锈钢	304 不锈钢	304 不锈钢	304 不锈钢
钢带材质	301 不锈钢	301 不锈钢	304 不锈钢	304 不锈钢	304 不锈钢
卡帽材质	301 不锈钢	301 不锈钢	304 不锈钢	304 不锈钢	304 不锈钢
螺丝材质	305 不锈钢	305 不锈钢	305 不锈钢	305 不锈钢	305 不锈钢
孔眼材质	305 不锈钢	305 不锈钢	305 不锈钢	305 不锈钢	305 不锈钢
垫圈材质	符合ASTM C564	符合ASTM C564	符合ASTM C564	符合ASTM C564	符合ASTM C564
安装力矩	60 英寸磅	60 英寸磅	80 英寸磅	80 英寸磅	120 英寸磅
极限力矩	75 英寸磅	75 英寸磅	100 英寸磅	100 英寸磅	150 英寸磅
符合CISPI 310 标准	X	X	超过	超过	X
符合ASTM C1277 标准	X	X			X
符合ASTM C1540 标准			X	X	X
符合Factory Mutual 1680 标准			符合	符合
符合IAPMO 标准	符合	符合	符合	符合	符合
符合加拿大标准协会标准	符合	符合	符合	符合
符合NSF 认证	符合1-1/2” thru 10” 不包括减速连接头	符合 1-1/2” thru 10” 不包括减速连接头
